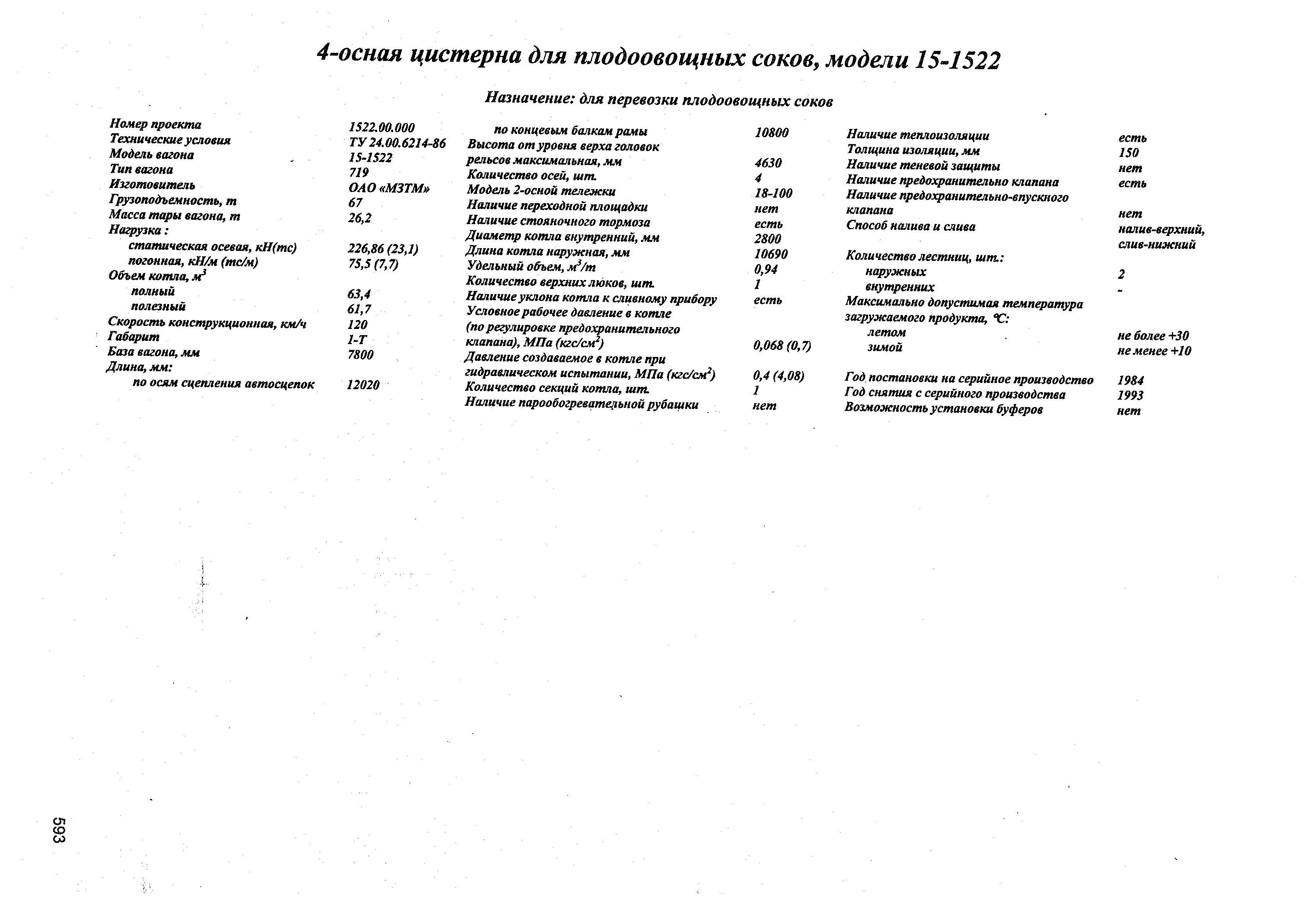

Название 4-осная цистерна для плодоовощных соков, модели 15-1522
Модель вагона 15-1522
Назначение для перевозки плодоовощных соков

Просмотреть картинку
Номер проекта1S22.00.000
Технические условияТУ24.00.6214-86
Модель вагона15-1522
Тип вагона719
ИзготовительОАО «МЗТМ»
Грузоподъемность, т67
Масса тары вагона, т26,2
Нагрузка:статическая осевая, кН (тс)226,86 (23,1)
Нагрузка:погонная, кН/м (тс/м)75,5(7,7)
Объем котла, м3:полный63,4
Объем котла, м3:полезный61,7
Скорость конструкционная, км/ч120
Габарит, мм1-Т
База вагона, мм7800
Длина, мм:по осям сцепления автосцепок12020
Длина, мм:по концевым балкам рамы10800
Высота от уровня верха головок рельсов до уровня пола (максимальная), мм4630
Количество осей, шт4
Модель 2-осной тележки18-100
Наличие переходной площадкинет
Наличие стояночного тормозаесть
Диаметр котла внутренний, мм2800
Длина котла наружная, мм10690
Удельный объем, м3/т0,94
Количество верхних люков, шт1
Наличие уклона котла к сливному приборуесть
Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2)0,068(0,7)
Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2)0,4 (4,08)
Количество секций котла, шт1
Наличие парообогревательной рубашкинет
Наличие теплоизоляцииесть
Толщина изоляции, мм150
Наличие теневой защитынет
Наличие предохранительного клапанаесть
Наличие предохранительного впускного клапананет
Способ налива и сливаналив-верхний, слив-нижний
Количество лестниц, шт:наружных2
Количество лестниц, шт:внутренних-
Максимально допустимая температура загружаемого продукта, °С:летамне более +30
Максимально допустимая температура загружаемого продукта, °С:зимойне менее+10
Год постановки на серийное производство1984
Год снятия с серийного производства1993
Возможность установки буферовнет
