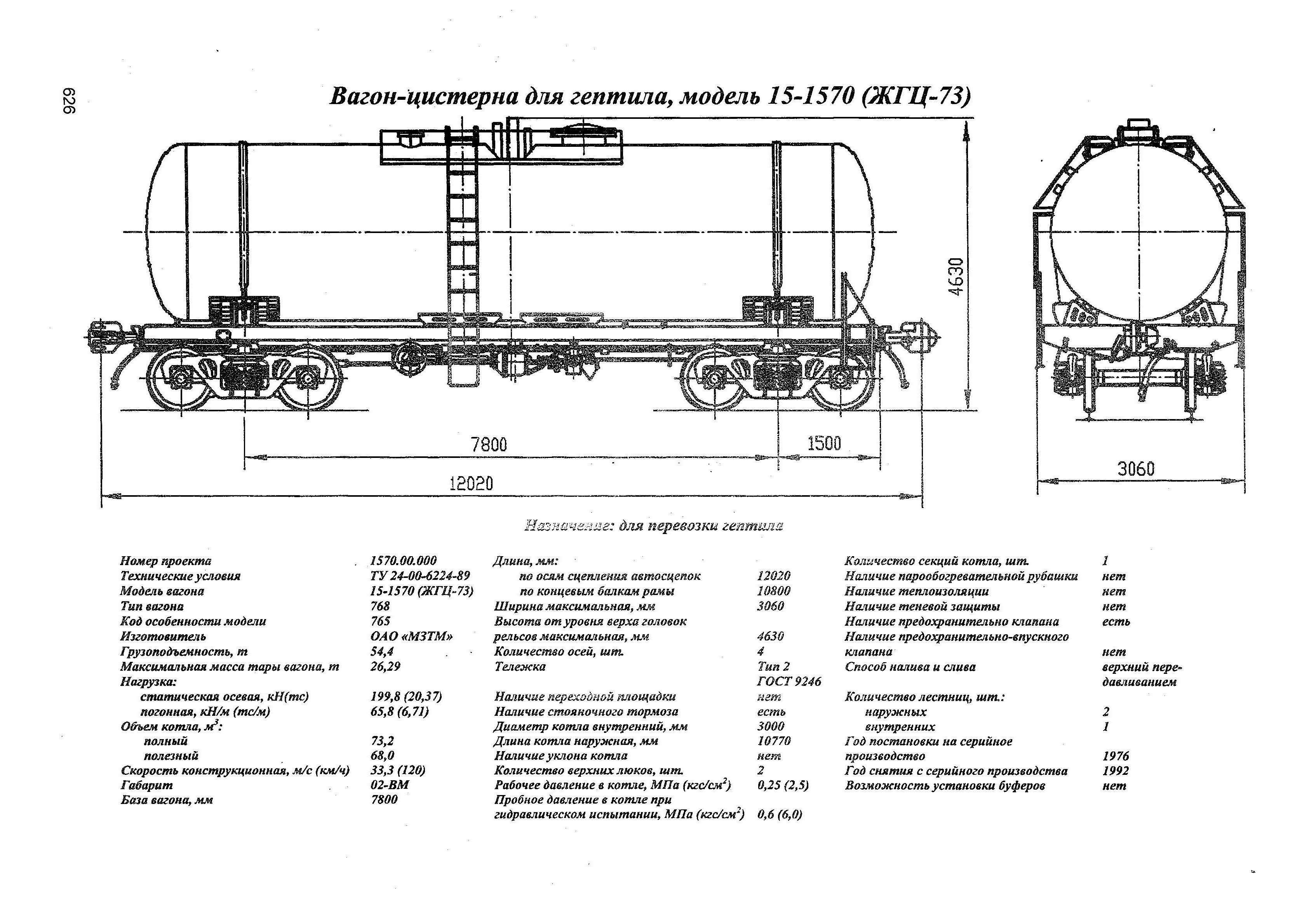

Название Вагон-цистерна для гептила, модель 15-1570 (ЖГЦ-73)
Модель вагона 15-1570 (ЖГЦ-73)
Назначение Шазмтеааг: для перевозки гептта

Просмотреть картинку
Номер проекта1570.00,000
Технические условияТУ24-00-6224-89
Модель вагона15-1570 (ЖГЦ-73)
Тип вагона768
Код особенности модели765
ИзготовительОАО «МЗТМ»
Грузоподъемность, т54,4
Максимальная масса тары вагона, т26,29
Нагрузка:статическая осевая, кН/м (тс/м)199,8 (20,37)
Нагрузка:погонная, кН/м (тс/м)65,8(6,71)
Объем котла, м3:полный73,2
Объем котла, м3:полезный68,0
Скорость конструкционная, (м/с) км/ч33,3 (120)
Габарит, мм02-ВМ
База вагона, мм7800
Длина, мм:по осям сцепления автосцепок12020
Длина, мм:по концевым балкам рамы10800
Ширина максимальная, мм3060
Высота от уровня верха головок рельсов до уровня пола (максимальная), мм4630
Количество осей, шт4
ТележкаТип 2 ГОСТ 9246
Наличие переходной площадкинет
Наличие стояночного тормозаесть
Диаметр котла внутренний, мм3000
Длина котла наружная, мм10770
Наличие уклона котланет
Количество верхних люков, шт2
Рабочее давление в котле, МПа (кгс/см2)0,25(2,5)
Пробное давление в котле при гидравлическом испытании, МПа (кг/см2)0,6 (6,0)
Количество секций котла, шт1
Наличие парообогревательной рубашкинет
Наличие теплоизоляциикет
Наличие теневой защитынет
Наличие предохранительного клапанаесть
Наличие предохранительного впускного клапананет
Способ налива и сливаверхний пере-давлиеанием
Количество лестниц, шт:наружных2
Количество лестниц, шт:внутренних1
Год постановки на серийное производство1976
Год снятия с серийного производства1992
Возможность установки буферовнет
