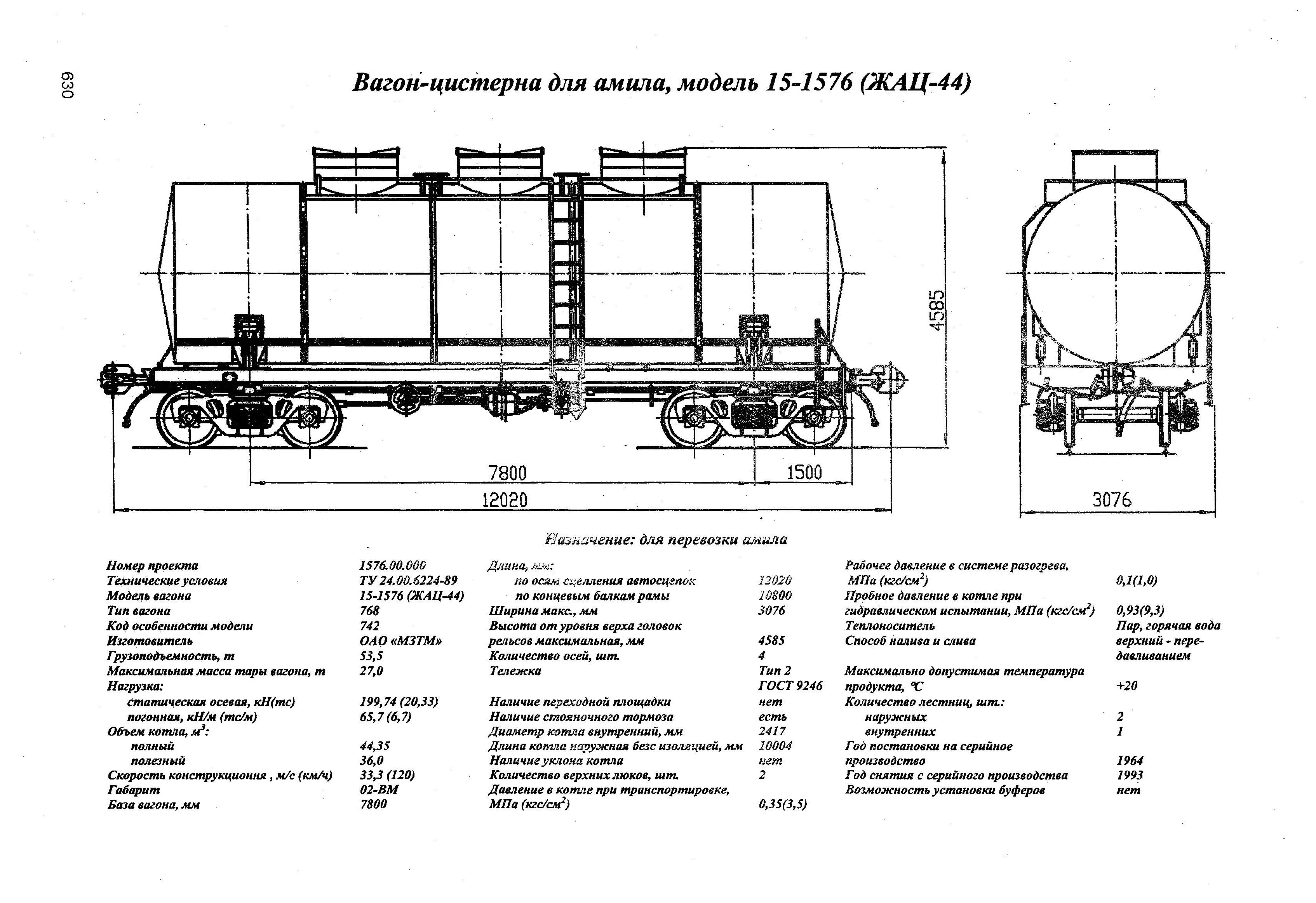

| Номер проекта | 1S76.00.000 | | Технические условия | ТУ24.00.6224-89 | | Модель вагона | 15-1576 (ЖАЦ-44) | | Тип вагона | 768 | | Код особенности модели | 742 | | Изготовитель | ОАО «МЗТМ» | | Грузоподъемность, т | 53,5 | | Максимальная масса тары вагона, т | 27,0 | | Нагрузка:статическая осевая, кН (тс) | 199,74 (20,33) | | Нагрузка:погонная, кН/м (тс/м) | 65,7(6,7) | | Объем котла, м3:полный | 44,35 | | Объем котла, м3:полезный | 36,0 | | Скорость конструкционная, (м/с) км/ч | 33,3 (120) | | Габарит, мм | 02-ВМ | | База вагона, мм | 7800 | | Длина, мм:по осям сцепления автосцепок | 32020 | | Длина, мм:по концевым балкам рамы | 16800 | | Ширина максимальная, мм | 3076 | | Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4585 | | Количество осей, шт | 4 | | Тележка | Тип 2 ГОСТ 9246 | | Наличие переходной площадки | нет | | Наличие стояночного тормоза | есть | | Диаметр котла внутренний, мм | 2417 | | Длина котла наружная безе изоляцией, мм | 10004 | | Наличие уклона котла | нет | | Количество верхних люков, шт | 2 | | Давление в котле при транспортировке, МПа (кгс/см2) | 0,35(3,5) | | Рабочее давление в системе разогрева, МПа (кгс/см2) | 0,1(1,0) | | Пробное давление в котле при гидравлическом испытании, МПа (кг/см2) | 0,93(9,3) | | Теплоноситель | Пар, горячая вода | | Способ налива и слива | верхний - пере-давливанием | | Максимально допустимая температура загружаемого продукта, °С | 20 | | Количество лестниц, шт:наружных | 2 | | Количество лестниц, шт:внутренних | 1 | | Год постановки на серийное производство | 1964 | | Год снятия с серийного производства | 1993 | | Возможность установки буферов | нет |
|
