Название 4-осная цистерна для нефтепродуктов, модель 15-5103-01
Модель вагона 15-5103-01
Назначение для перевозки нефтепродуктов с плотностью не более 0,90 кг/м3, кроме вязких.

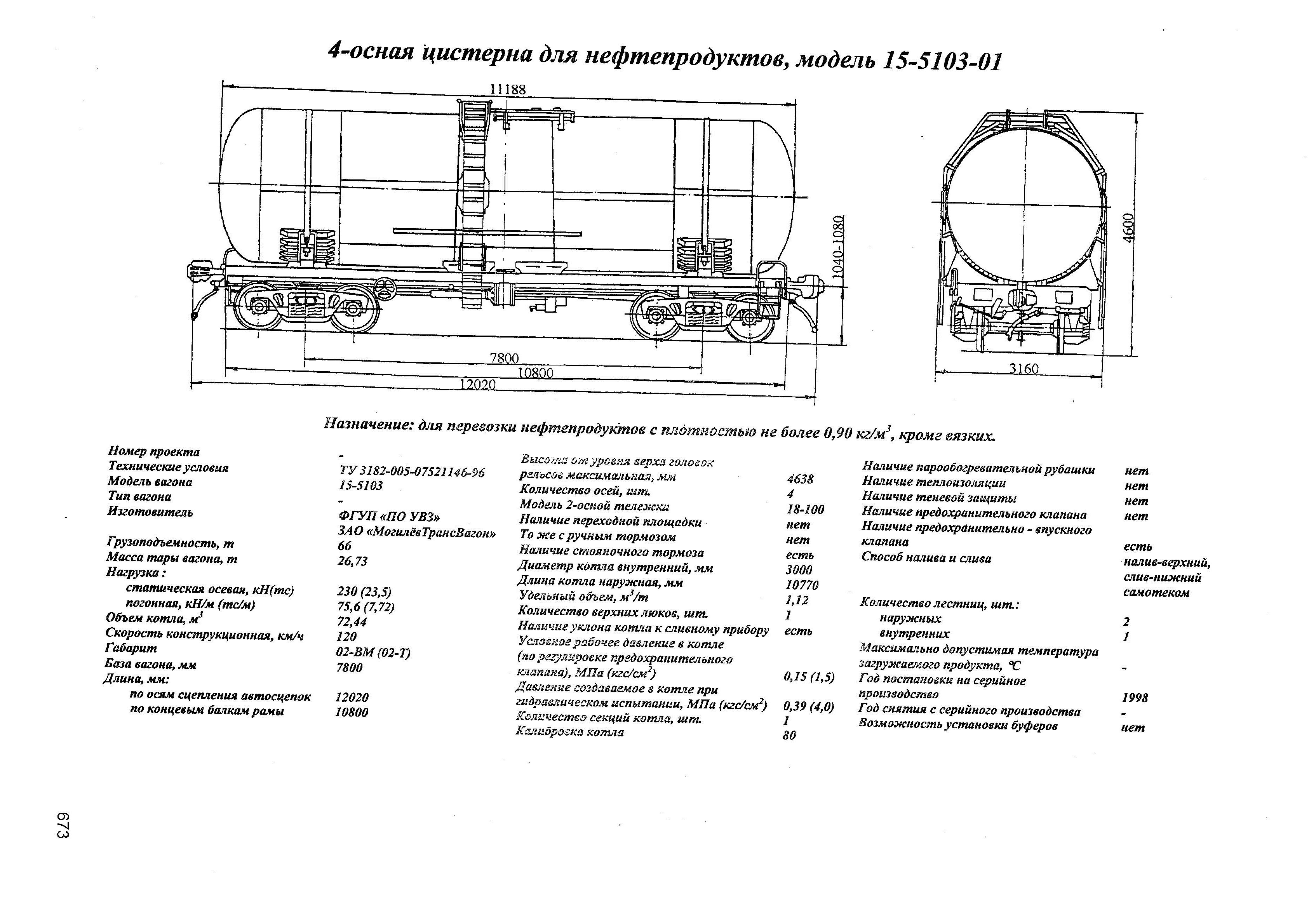

Просмотреть картинку
Номер проекта-
Технические условияТУ 3182-005-0 7521146-96
Модель вагона15-5103-01
Тип вагона-
ИзготовительФГУП «ПО УВЗ» ЗАО «МогилёвТрансВагон»
Грузоподъемность, т66
Масса тары вагона, т26,73
Нагрузка:статическая осевая, кН (тс)230 (23,5)
Нагрузка:погонная, кН/м (тс/м)75,6(7,72)
Объем котла, м372,44
Скорость конструкционная, км/ч120
Габарит, мм02-ВМ (02-Т)
База вагона, мм7800
Длина, мм:по осям сцепления автосцепок12020
Длина, мм:по концевым балкам рамы10800
Высота от уровня верха головок рельсов до уровня пола (максимальная), мм4638
Количество осей, шт4
Модель 2-осной тележки18-100
Наличие переходной площадкинет
То же с ручным тормозомнет
Наличие стояночного тормозаесть
Диаметр котла внутренний, мм3000
Длина котла наружная, мм10770
Удельный объем, м3/т1,12
Количество верхних люков, шт1
Наличие уклона котла к сливному приборуесть
Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2)0,15 (1,5)
Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2)0,39 (4,0)
Количество секций котла, шт1
Калибровка котла80
Наличие парообогревательной рубашкинет
Наличие теплоизоляциинет
Наличие теневой защитынет
Наличие предохранительного клапананет
Наличие предохранительного впускного клапанаесть
Способ налива и сливаналив-верхний,слив-нижний самотеком
Количество лестниц, шт:наружных2
Количество лестниц, шт:внутренних1
Максимально допустимая температура загружаемого продукта, °С
Год постановки на серийное производство1998
Год снятия с серийного производства-
Возможность установки буферовнет
