Номер проекта | 3114.000.00.000-01 |
Технические условия | ТУ 3182-055-00210766-2004 |

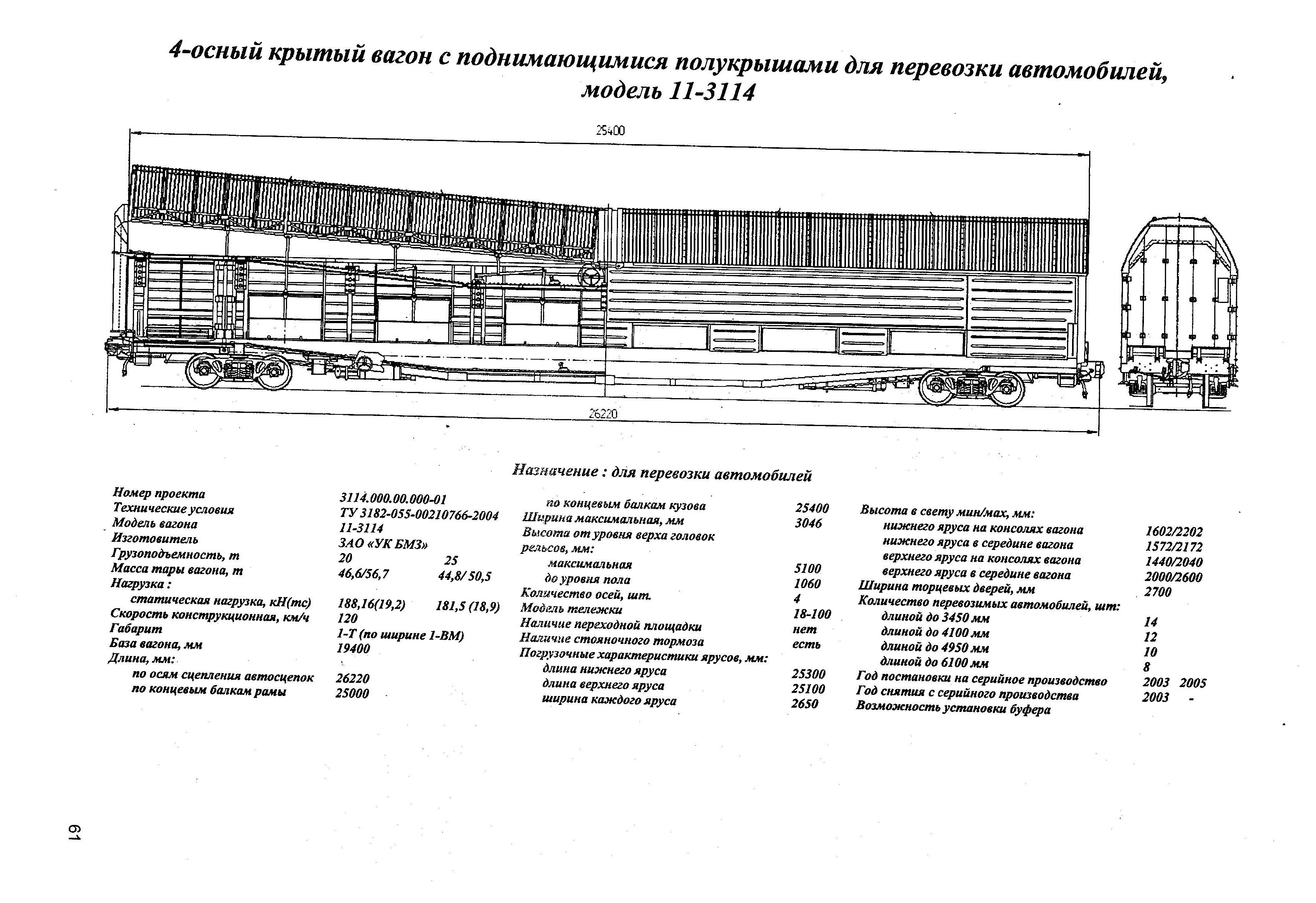

Модель вагона | 11-3114 |
Изготовитель | ЗАО «УК БМЗ» |
Грузоподъемность, т | 20 25 |
Масса тары вагона, т | 46,6/56,7 44,8/50,5 |
Нагрузка:статическая нагрузка, кН(тс) | 188,16(19,2) 181,5 (18,9) |
Скорость конструкционная, км/ч | 120 |
Габарит, мм | 1-Т (по ширине 1-ВМ) |
База вагона, мм | 19400 |
Длина, мм:по осям сцепления автосцепок | 26220 |
Длина, мм:по концевым балкам рамы | 25000 |
Длина, мм:по концевым балкам кузова | 25400 |
Ширина максимальная, мм | 3046 |
Высота от уровня верха головок рельсов, мм:максимальная | 5100 |
Высота от уровня верха головок рельсов, мм:до уровня пола | 1060 |
Количество осей, шт | 4 |
Модель тележки | 18-100 |
Наличие переходной площадки | нет |
Наличие стояночного тормоза | есть |
Погрузочные характеристики ярусов, мм:длина нижнего яруса | 25300 |
Погрузочные характеристики ярусов, мм:длина верхнего яруса | 25100 |
Погрузочные характеристики ярусов, мм:ширина каждого яруса | 2650 |
Высота в свету мин/мах, мм:нижнего яруса на консолях вагона | 1602/2202 |
Высота в свету мин/мах, мм:нижнего яруса в середине вагона | 1572/2172 |
Высота в свету мин/мах, мм:верхнего яруса на консолях вагона | 1440/2040 |
Высота в свету мин/мах, мм:верхнего яруса в середине вагона | 2000/2600 |
Ширина торцевых дверей, мм | 2700 |
Количество перевозимых автомобилей, шт:длиной до 3450мм | 14 |
Количество перевозимых автомобилей, шт:длиной до 4100 мм | 12 |
Количество перевозимых автомобилей, шт:длиной до 4950мм | 10 |
Количество перевозимых автомобилей, шт:длиной до 6100 мм | 8 |
Год постановки на серийное производство | 2003 2005 |
Год снятия с серийного производства | 2003 - |
Возможность установки буферов | |
