Название 4-осная цистерна для масел растительных, модели 15-1443-3П
Модель вагона 15-1443-3П
Назначение для перевозки масел растительных

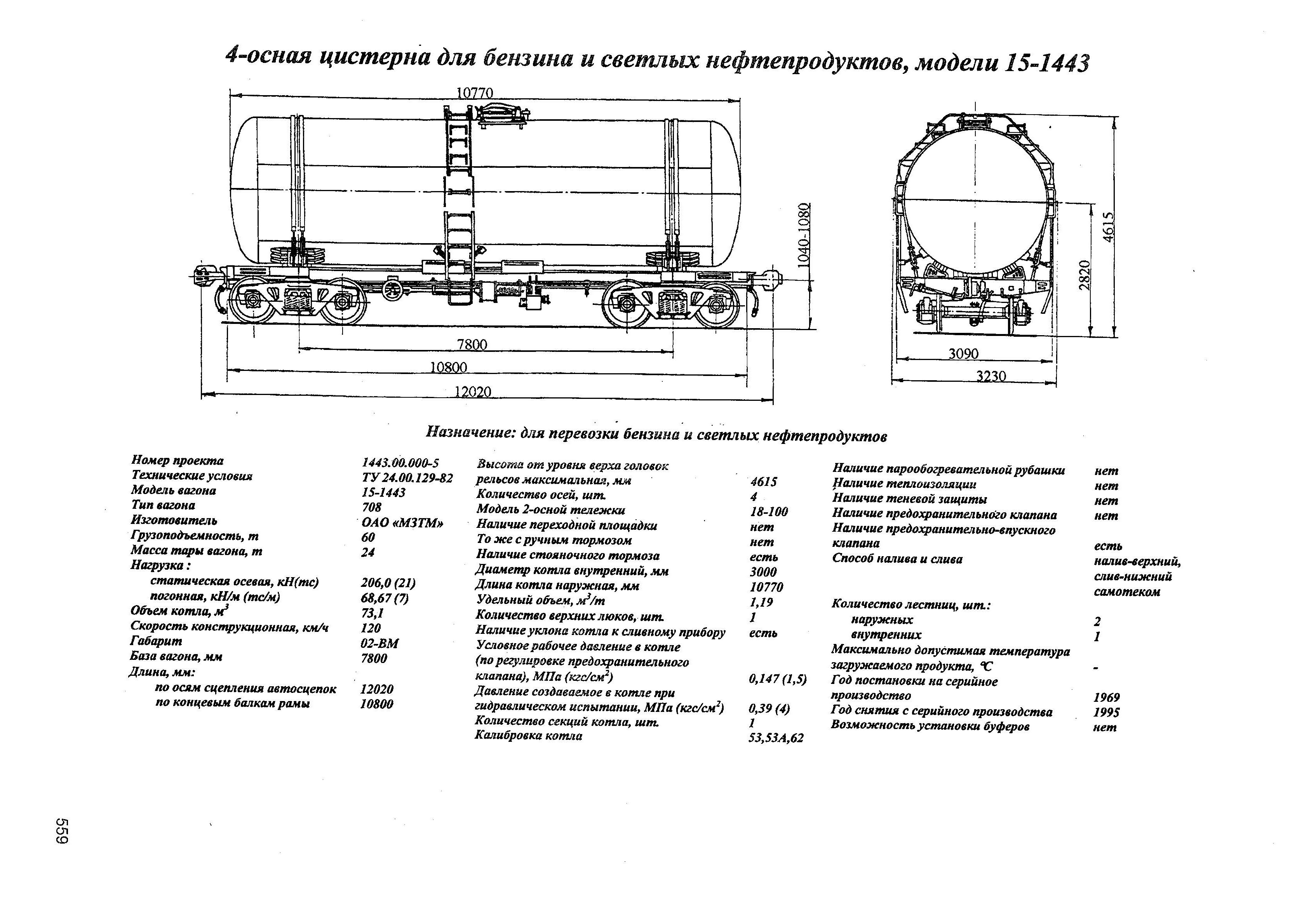

Просмотреть картинку
Номер проекта1443.00.000-5
Технические условияТУ24.00.129-82
Модель вагона15-1443-3П
Тип вагона708
ИзготовительОАО «МЗТМ»
Грузоподъемность, т60
Масса тары вагона, т24
Нагрузка:статическая осевая, кН (тс)206,0 (21)
Нагрузка:погонная, кН/м (тс/м)68,67(7)
Объем котла, м373,1
Скорость конструкционная, км/ч120
Габарит, мм02-ВМ
База вагона, мм7800
Длина, мм:по осям сцепления автосцепок12020
Длина, мм:по концевым балкам рамы10800
Высота от уровня верха головок рельсов до уровня пола (максимальная), мм4615
Количество осей, шт4
Модель 2-осной тележки18-100
Наличие переходной площадкинет
То же с ручным тормозомнет
Наличие стояночного тормозаесть
Диаметр котла внутренний, мм3000
Длина котла наружная, мм10770
Удельный объем, м3/т1,19
Количество верхних люков, шт1
Наличие уклона котла к сливному приборуесть
Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2)0,147(1,5)
Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2)0,39 (4)
Количество секций котла, шт1
Калибровка котла53,53А,62
Наличие парообогревательной рубашкинет
Наличие теплоизоляциинет
Наличие теневой защитынет
Наличие предохранительного клапананет
Наличие предохранительного впускного клапанаесть
Способ налива и сливаналив-верхний, слив-нижний самотеком
Количество лестниц, шт:наружных2
Количество лестниц, шт:внутренних1
Максимально допустимая температура загружаемого продукта, °С
Год постановки на серийное производство1969
Год снятия с серийного производства1995
Возможность установки буферовнет
