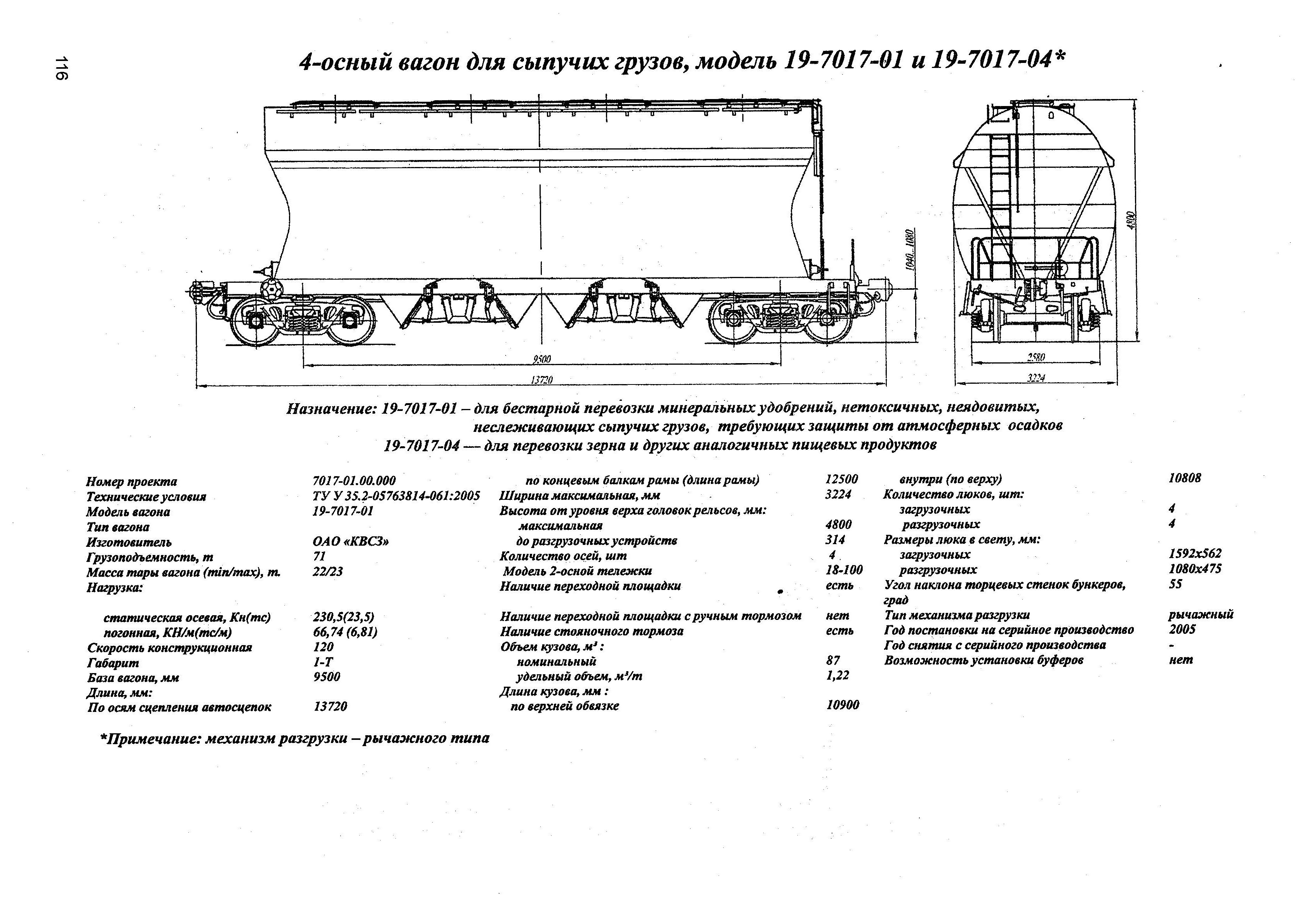

Название 4-осный вагон для сыпучих грузов, модель 19-7017-04
Модель вагона 19-7017-04
Назначение 19-7017-04 — для перевозки зерна и других аналогичных пищевых продуктов
Примечание *Примечание: механизм разгрузки - рычажного типа

Просмотреть картинку
Номер проекта7017-01.00.000
Технические условияТУ У 35.2-05763814-061:2005
Модель вагона19-7017-04
Тип вагона
ИзготовительОАО «КВСЗ»
Грузоподъемность, т71
Масса тары вагона, т (мин. /макс.)22/23
Нагрузка:статическая осевая, кН (тс)230,5(23,5)
Нагрузка:погонная, кН/м (тс/м)66,74(6,81)
Скорость конструкционная, км/ч120
Габарит, мм1-Т
База вагона, мм9500
Длина, мм:по осям сцепления автосцепок13720
Длина, мм:по концевым балкам рамы (длина рамы)12500
Ширина максимальная, мм3224
Высота от уровня верха головок рельсов, мм:максимальная4800
Высота от уровня верха головок рельсов, мм:до разгрузочных устройств314
Количество осей, шт4
Модель 2-осной тележки18-100
Наличие переходной площадкиесть
Наличие переходной площадки с ручным тормозомнет
Наличие стояночного тормозаесть
Объем кузова, м3:номинальный87
Удельный объем, м3/т1,22
Длина кузова, мм:по верхней обвязке10900
Длина кузова, мм:внутри (по верху)10808
Количество люков, шт:загрузочных4
Количество люков, шт:разгрузочных4
Размеры люка в свету, мм:загрузочных1592x562
Размеры люка в свету, мм:разгрузочных1080x475
Угол наклона торцовых стенок бункеров, град55
Тип механизма разгрузкирычажный
Год постановки на серийное производство2005
Год снятия с серийного производства-
Возможность установки буферовнет
