Название 4-осный крытый вагон-хоппер для гранулированной сажи, модель 20-403
Модель вагона 20-403
Назначение для перевозки гранулированной сажи насыпью

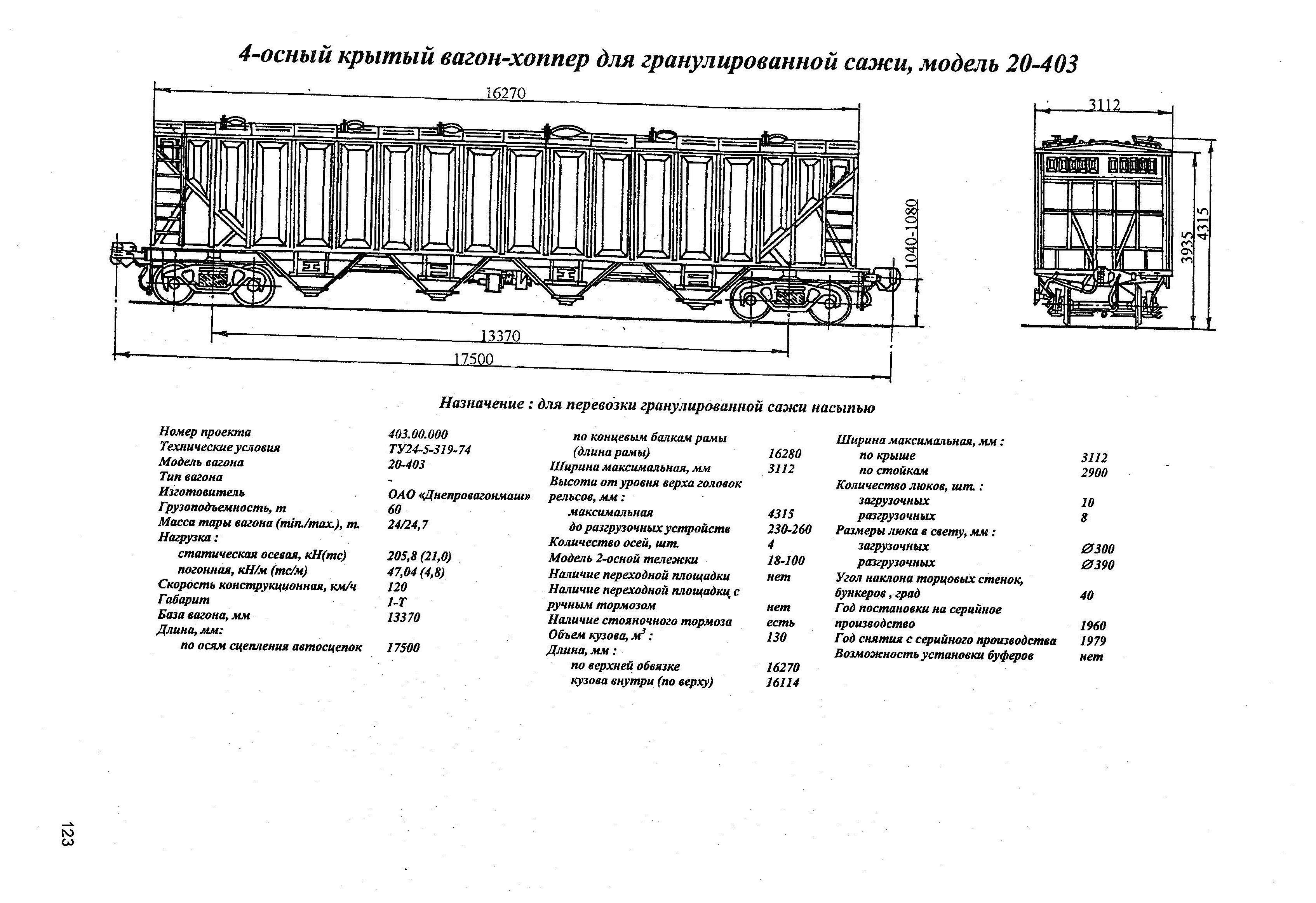

Просмотреть картинку
Номер проекта403.00.000
Технические условияТУ24-5-319-74
Модель вагона20-403
Тип вагона-
ИзготовительОАО «Днепровагонмаш»
Грузоподъемность, т60
Масса тары вагона, т (мин. /макс.)24/24,7
Нагрузка:статическая осевая, кН (тс)205,8 (21,0)
Нагрузка:погонная, кН/м (тс/м)47,04(4,8)
Скорость конструкционная, км/ч120
Габарит, мм1-Т
База вагона, мм13370
Длина, мм:по осям сцепления автосцепок17500
Длина, мм:по концевым балкам рамы (длина рамы)16280
Ширина максимальная, мм3112
Высота от уровня верха головок рельсов, мм:максимальная4315
Высота от уровня верха головок рельсов, мм:до разгрузочных устройств230-260
Количество осей, шт4
Модель 2-осной тележки18-100
Наличие переходной площадкинет
Наличие переходной площадки с ручным тормозомнет
Наличие стояночного тормозаесть
Объем кузова, м3130
Длина, мм:по верхней обвязке16114
Длина, мм:кузова внутри (по верху)16270
Ширина максимальная, мм:по крыше3112
Ширина максимальная, мм:по стойкам2900
Количество люков, шт:загрузочных10
Количество люков, шт:разгрузочных8
Размеры люка в свету, мм:загрузочных300
Размеры люка в свету, мм:разгрузочных390
Угол наклона торцовых стенок бункеров, град40
Год постановки на серийное производство1960
Год снятия с серийного производства1979
Возможность установки буферовнет
